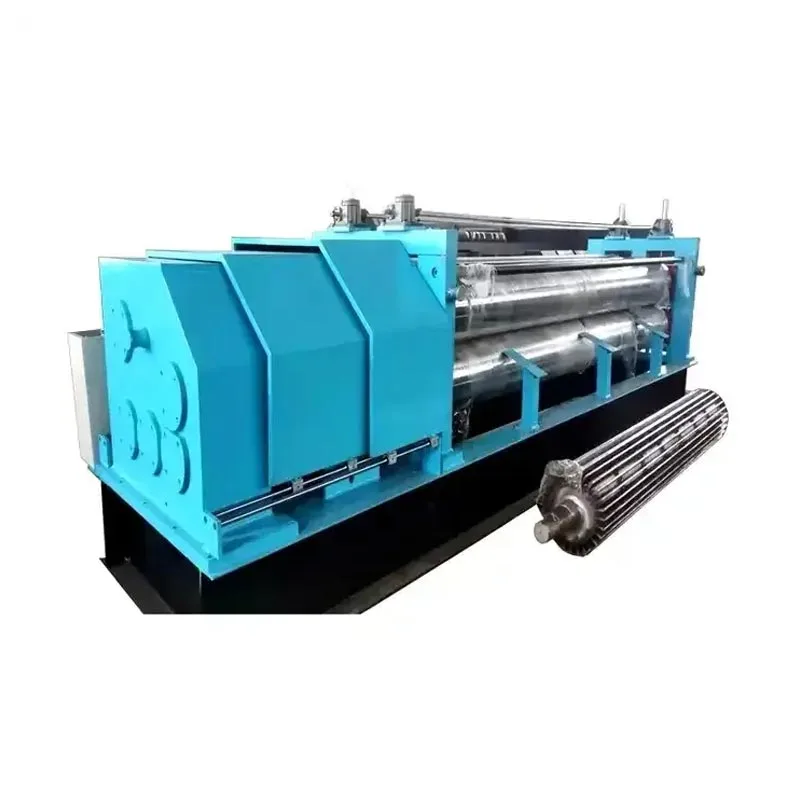

Máquina formadora de rolo de chapa ondulada de barril horizontal

A máquina formadora de rolos de chapa ondulada de barril horizontal é mais do que apenas uma ferramenta para dobrar metálico. É um sistema de produção integrado e altamente sofisticado. Ele usa um método único de aplicação de pressão lateralmente ou transversalmente. Isto é diferente da conformação longitudinal tradicional.

O processo usa rolos e matrizes projetados com precisão. Eles aplicam força em toda a largura da tira de metal à medida que ela alimenta. Este método cria painéis corrugados continuamente e em alta velocidade. Os painéis resultantes têm precisão dimensional excepcional, acabamento superficial superior e resistência estrutural aprimorada.

Estas Máquinas trabalham com diversas bobinas metálicas. Os exemplos incluem aço galvanizado, alumínio, cobre e aço com revestimento colorido. O produto principal é o clássico chapa ondulada. Esta folha tem um padrão ondulado recorrente. Este projeto tem sido um elemento básico da construção há mais de um século. Ele efetivamente elimina água e fornece força. O método de pressão transversal melhora este clássico produto, aumentando sua qualidade e consistência. Isto dá aos fabricantes uma vantagem fundamental no mercado. É fundamental para seu sucesso na indústria global de materiais de construção.

Quais etapas são necessárias no processo de moldagem?

A máquina formadora de rolos de chapa ondulada de barril horizontal combina engenharia mecânica, elétrica controle e precisão hidráulica. Todo o processo envolve várias etapas principais:

A. Desenrolamento e alimentação:

Uma grande bobina de chapa de metal bruto é colocada em um desbobinador. Um mecanismo de alimentação automático guia então o metal para dentro a máquina. Este mecanismo utiliza um mandril hidráulico ou elétrico. Garante um fornecimento constante de material com tensão controlada.

B. Nivelamento e Orientação:

A tira de metal passa primeiro por uma unidade de nivelamento de precisão. Esta etapa remove quaisquer bobinas, dobras ou distorções partir da matéria-prima. Isso garante que uma folha perfeitamente plana passe para o próximo estágio. Um sistema de orientação de borda funciona simultaneamente. Mantém a tira alinhada lateralmente, evitando desvios e garantindo a simetria da conformação.

C. Pré-perfuração e entalhe (opcional):

Para folhas que necessitam de furos ou aberturas de ventilação, uma estação de perfuração opcional pode ser adicionada. A operação da máquina integra sistemas mecânicos, elétricos e hidráulicos. O processo de produção se desenvolve através de uma sequência definida de etapas:

D. O Processo de Formação do Núcleo – Formação de Pressão Transversal

Esta etapa é o coração tecnológico da máquina. É definido pelo nosso método exclusivo de pressão transversal.

Estações de perfilagem escalonadas: Em cada estação de conformação, a tira de metal é progressivamente moldada por aço endurecido rolos, com cada conjunto aprofundando a dobra até que o perfil corrugado final seja alcançado.

Aplicação de pressão transversal: Esta é a principal diferença: os rolos e matrizes aplicam uma pressão controlada e lateral pressão. Isso orienta o fluxo do metal para reduzir a tensão longitudinal. Ao fazê-lo, aborda duas questões principais: minimiza o "oil-latning" (ondulação da superfície) e evita o estiramento das bordas que causa microfissuras.

E. Corte no comprimento:

Depois que a folha estiver totalmente formada, ela segue para a unidade de corte. As máquinas modernas usam um corte de vôo de precisão sistema. Um servo motor sincroniza o cortador com a folha em movimento. Isso permite um corte limpo e quadrado no comprimento desejado sem interromper a produção.

F. Saída e empilhamento:

As folhas acabadas são transportadas para uma estação de empilhamento automático. Um controlador lógico programável (PLC) gerencia o contagem e empilhamento, formando pacotes organizados, prontos para cintagem e envio.

Um computador central (PLC) e uma tela sensível ao toque (HMI) controlam todo o processo, permitindo que os operadores insiram configurações como comprimento e velocidade enquanto monitora o desempenho em tempo real.

Cenários de aplicação

As chapas onduladas desta máquina formadora de rolos de chapa ondulada de barril horizontal são muito versátil. Eles são usados ​​em muitas indústrias:

Telhados e revestimentos arquitetônicos: Este é o uso mais comum. As folhas fornecem durabilidade, resistência às intempéries e telhados e paredes econômicos para casas, lojas e fábricas.

Armazéns Industriais e Fábricas: As telhas são ideais para cobrir grandes áreas. Eles têm um alto relação resistência-peso e grandes vãos. Eles são usados em fábricas, armazéns e fazendas. edifícios.

Painéis sanduíche compostos: As folhas podem ser a camada interna ou externa dos painéis sanduíche isolados. Esses painéis são usado em câmaras frigoríficas e edifícios climatizados.

Elementos Decorativos e de Fachada: As chapas são provenientes de metais pré-pintados ou especiais. Eles são usados como recursos de design para interiores e exteriores, agregando textura e visual moderno.

Abrigos temporários e moradias para ajuda em caso de desastre: Uma vantagem importante é a velocidade de produção e a facilidade de montagem. Isto permite a rápida implantação de alojamentos de emergência quando são mais necessários.

Edifícios agrícolas: Estas telhas são excepcionalmente duráveis ​​e eliminam eficazmente a água da chuva. Isso os torna ideais para celeiros, galpões de aves e estufas.

Construção modular e de contêineres: As chapas onduladas servem como componentes primários da construção. Eles estão acostumados a construir paredes e telhados de casas pré-fabricadas e unidades modulares.

Parâmetros Técnicos

Embora os parâmetros específicos variem de acordo com o fabricante e o modelo, um cilindro horizontal corrugado padrão de alto desempenho A máquina formadora de rolos para telhas normalmente apresenta:

Principais vantagens

A escolha de nossa máquina formadora de rolos de chapa ondulada de barril horizontal representa uma atualização significativa a partir de métodos mais antigos, transformando sua produção e seus negócios com vantagens importantes:

Qualidade de superfície superior: O método de formação de pressão transversal reduz significativamente o estresse longitudinal, praticamente eliminando o enlatamento de óleo e preservando o acabamento imaculado de metais pré-pintados ou revestidos. Isso resulta em um produto final esteticamente mais agradável.

Garante Ajuste Perfeito e Fácil Instalação: Cada folha tem dimensões idênticas e um perfil consistente. Isto a precisão agiliza todo o processo de instalação no local.

Alta Eficiência e Automação de Produção: Ao funcionar continuamente 24 horas por dia, 7 dias por semana, com intervenção manual mínima, o o processo totalmente automatizado aumenta significativamente a produção e reduz os custos de mão de obra.

Redução do desperdício de material: A conformação e o corte precisos minimizam o desperdício, enquanto a pré-perfuração opcional elimina o imprecisão e desperdício de perfuração de painéis acabados.

Resistência mecânica aprimorada: O processo de formação transversal controlado endurece uniformemente o metal sem criando pontos fracos, resultando em um painel estruturalmente superior.

Flexibilidade operacional e troca rápida:As receitas armazenadas do PLC permitem trocas rápidas. Você pode mudar rapidamente comprimentos de folhas, perfis ou rolos, reduzindo ao mínimo o tempo de inatividade da produção.

Baixa manutenção e longa vida útil: Esta máquina é construída com componentes endurecidos de alta qualidade e uma estrutura robusta estrutura. É garantido que oferece anos de serviço pesado. Requer apenas manutenção básica e de rotina.

Por que devo comprar este produto?

O desempenho superior vem da engenharia de precisão e da construção durável.

Estrutura modular para serviços pesados

A estrutura é construída com placas de aço usinadas de alta tolerância. Seu design modular garante perfeita durabilidade alinhamento para todas as estações. Este alinhamento é vital. Garante uma qualidade consistente do produto e amplia o vida da máquina.

Rolos formadores de precisão

Esses rolos são o coração da máquina. Eles são feitos de aço para rolamentos com alto teor de cromo (GCr15). Cada rolo é tratado termicamente para maior resistência. Eles são então retificados com precisão. Muitos também são banhados ou nitretados. Este processo garante máxima durabilidade e evita que o material grude neles.

Sistema Robusto de Eixo e Rolamento

Este sistema foi construído para as altas demandas de conformação transversal. Utiliza eixos de alta resistência e autocompensadores rolamentos. Esses componentes suportam forças radiais e axiais substanciais. Este suporte robusto garante suavidade, operação ininterrupta. Também resiste à flexão, mesmo sob cargas pesadas.
