Máquina formadora de rolos a frio para placa de reforço de aço publicitária

A máquina formadora de rolos a frio para placa de reforço de aço publicitário transforma tiras de aço planas e enroladas em reforço acabado placas. Isso é feito por meio de um processo de conformação a frio. Este é um processo altamente eficiente e preciso. É a espinha dorsal da fabricação moderna de treliças e estruturas. Com esta máquina, a produção alcança consistência. Também ganha velocidade e alta qualidade.

Casos de uso e aplicativos principais

A produção da Máquina formadora de rolos a frio para placa de reforço de aço publicitário é crítica em diversos setores.

Fabricação de treliças de telhado e piso: Esta é a aplicação principal. Aqui, as placas de reforço unem-se à madeira individual membros. Juntos, eles criam uma forte estrutura triangular. Esta estrutura distribui efetivamente o peso, fornecendo suporte crítico para telhados e pisos. Eles reforçam pisos. Eles são um componente chave em todos os tipos de edifícios.

Construção de estruturas de madeira: Grandes estruturas de madeira para edifícios e pontes usam placas de reforço resistentes. Essas placas conectar vigas e postes. Eles criam estruturas robustas, muitas vezes esteticamente expostas.

Estruturas de madeira pré-fabricadas: O surgimento de casas pré-fabricadas e modulares depende desta tecnologia. Placas de reforço permitem para a montagem rápida e precisa de painéis de parede, cassetes de piso e seções de telhado em ambiente de fábrica.

Fabricação de paletes: Paletes resistentes às vezes usam placas de reforço. Eles reforçam cantos e juntas. Isto aumenta a capacidade de carga e a vida útil da palete.

Móveis e marcenaria: Móveis de alta resistência, como estantes comerciais ou bancadas de trabalho, podem usar reforço menor placas para reforço.

Parâmetros Técnicos Convencionais

As especificações da Máquina formadora de rolos a frio para placa de reforço de aço publicitária podem variar de acordo com o fabricante e as necessidades do cliente. No entanto, os parâmetros padrão fornecem uma imagem clara das suas capacidades.

Material de processamento:

Tipo: Tira de aço laminada a frio com baixo teor de carbono (SPCC, Q235) ou aço galvanizado.

Espessura Comum: 0,8 mm a 2,0 mm. Alguns modelos para serviços pesados ​​suportam até 3,0 mm.

Largura da bobina: Normalmente de 100 mm a 400 mm. Isso depende do tamanho final da placa.

Capacidade de produção

Velocidade de formação: 15 a 40 metros por minuto. Isto se traduz em um grande número de placas por minuto.

Saída de produção: Pode produzir milhares de chapas por turno. Isso depende do tamanho e da velocidade da placa.

Estação de formação

Número de rolos: Geralmente entre 10 e 20 conjuntos de rolos formadores. O número depende do desenho da placa complexidade.

Material do rolo: Aço cromo com alto teor de carbono (GCr15) ou liga de aço para ferramentas. Estes são endurecidos e retificados em um espelho terminar. Isso garante durabilidade e uma superfície lisa do produto.

Sistema de acionamento

Potência: O motor principal é normalmente de 7,5 kW a 15 kW. Isso fornece o torque necessário.

Transmissão: Caixas de engrenagens temperadas conectadas por um eixo de transmissão para serviço pesado. Isso garante que todas as estações girem em perfeita sincronização.

Sistema de controle

Tipo: Controlador lógico programável (CLP) com tela sensível ao toque de interface homem-máquina (HMI).

Funções: Controle de velocidade, contagem de produção, diagnóstico de falhas e monitoramento do sistema.

Sistema de perfuração

Método: Uma unidade de puncionamento hidráulica ou mecânica de alta precisão. Está integrado na linha de perfilagem.

Função: Cria os dentes da unha e quaisquer furos necessários na placa. O padrão é personalizado usando um punção e conjunto de matrizes.

Sistema de corte

Tipo: Sistema de corte hidráulico ou servo voador.

Função: Corta o perfil formado continuamente em comprimentos individuais precisos. O comprimento de corte é programável na IHM.

Quais são as vantagens e características desta máquina?

Esta máquina oferece vantagens significativas sobre métodos de fabricação desatualizados, como puncionamento manual ou Prensa de frenagem de estação única.

Alta Eficiência de Produção: É um processo contínuo. A máquina desenrola, forma, punciona e corta sem parar. Isto resulta em uma produção massiva. Ele supera dramaticamente qualquer método manual ou semiautomático.

Consistência e qualidade superiores: Este processo garante consistência em cada placa de reforço. Ele garante precisão forma, altura do dente e dimensões. O erro humano é eliminado. Em última análise, isso cria uma construção mais forte e confiável estruturas.

Operação totalmente automatizada: Uma vez configurada e alimentada com material de bobina, a máquina funciona automaticamente. Requer intervenção mínima do operador. Normalmente, um operador pode gerenciar várias máquinas. Isso economiza custos trabalhistas.

Economia de material: O uso de tiras de aço enroladas é altamente eficiente. Gera muito pouca sucata em comparação ao corte de chapa metálica. O processo é otimizado para minimizar desperdícios. Isso reduz os custos de matéria-prima.

Baixo custo operacional: A máquina formadora de rolos a frio para placa de reforço de aço publicitária é alimentada eletricamente. Tem poucas peças consumíveis além da lubrificação ocasional. Sua alta durabilidade significa uma longa vida útil e baixo custos de manutenção por unidade produzida.

Flexibilidade e Personalização: A máquina foi projetada para um perfil de placa específico. No entanto, pode ser adaptado. Por mudando os rolos formadores, diferentes formatos podem ser feitos. Ao trocar os conjuntos de punções e matrizes, novos designs são possível. Isso dá aos fabricantes flexibilidade para atender diversos mercados.

Segurança aprimorada no local de trabalho: O processo é totalmente fechado e automatizado. A conformação e puncionamento em alta velocidade são totalmente automatizado. Os operadores estão fisicamente separados destas fases perigosas. Por definição, esta separação física reduz drasticamente o risco de acidentes e lesões.

Descrição detalhada da máquina e componentes

A Máquina é um sistema integrado. Ele combina várias chaves componentes.

1. Desbobinador e unidade de alimentação

Este é o ponto de partida. Ele segura a pesada bobina de tira de aço. A máquina usa um mandril para segurar com segurança o bobina. Um mecanismo de compensação desenrola então a tira de metal. O processo é suave e consistente. Um dispositivo tensor é também usado. Isso garante que a bobina nunca se desenrole incontrolavelmente.

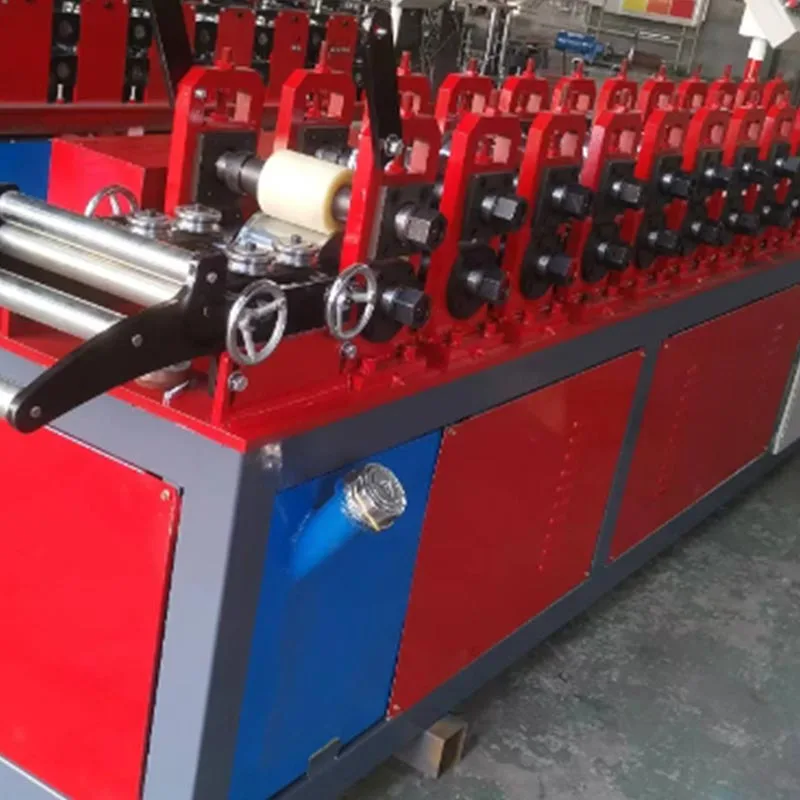

2. Guia de entrada e dispositivo de nivelamento

A tira de aço da bobina pode apresentar pequenas curvas ou curvas. Esta seção guia a tira para dentro da máquina. Isso geralmente possui um conjunto de rolos de nivelamento. Esses rolos alisam a tira. Isso garante que um material perfeitamente plano entre a seção de formação. Isto é crítico para a qualidade do produto final.

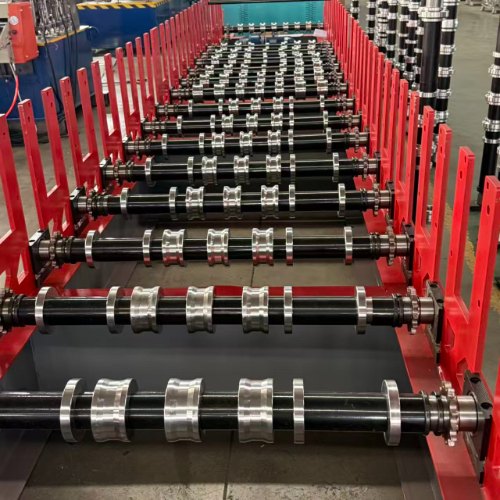

3. Estação perfiladeira principal

Esta seção é o coração da máquina. É uma série de estandes. Cada suporte possui rolos superiores e inferiores de precisão. O o perfil do rolo muda em cada estação. A tira de metal é progressivamente dobrada em sua forma final e complexa.

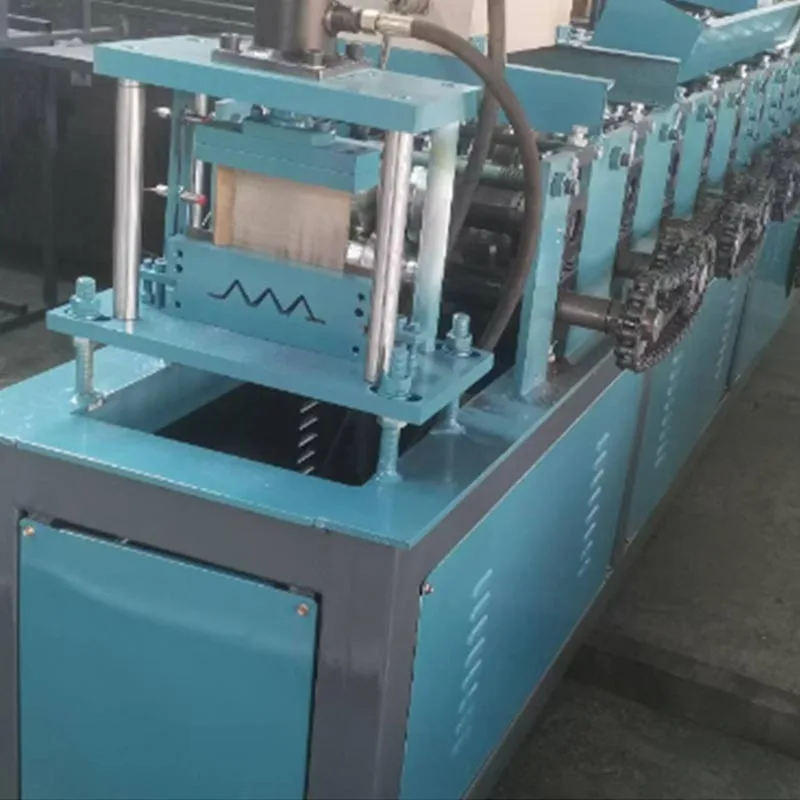

4. Unidade de perfuração integrada

Localizada dentro ou logo após as estações de conformação, esta unidade cria as características definidoras da placa. Um hidráulico o pacote de energia aciona uma cabeça de perfuração. É usado um conjunto de punção e matriz personalizado. Em um ou mais golpes, ele dá um soco observe o padrão de dentes afiados e salientes e quaisquer orifícios de serviço grandes. A sincronização com o movimento tira é precisa.

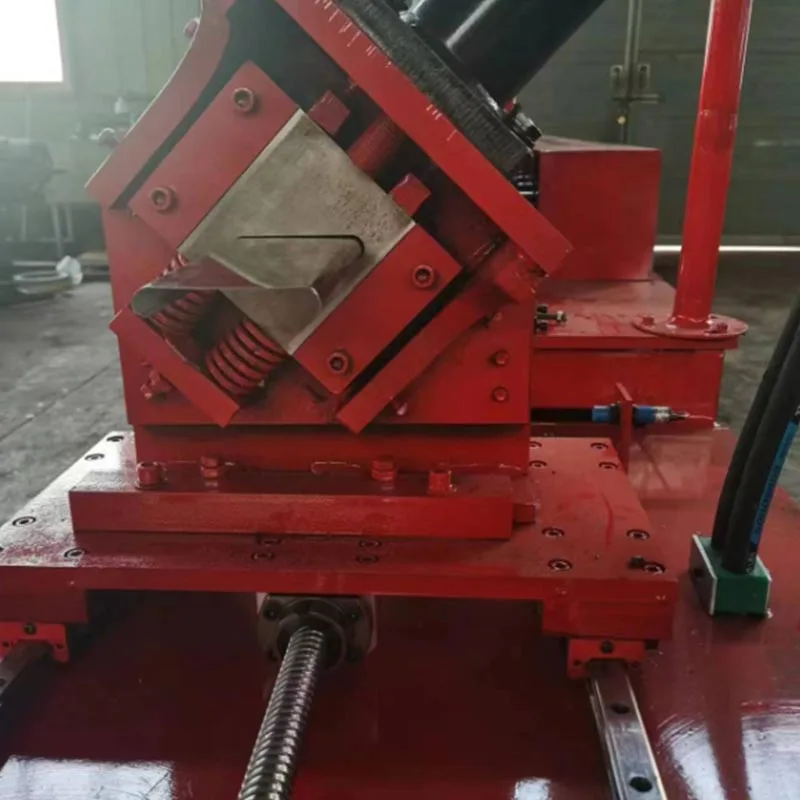

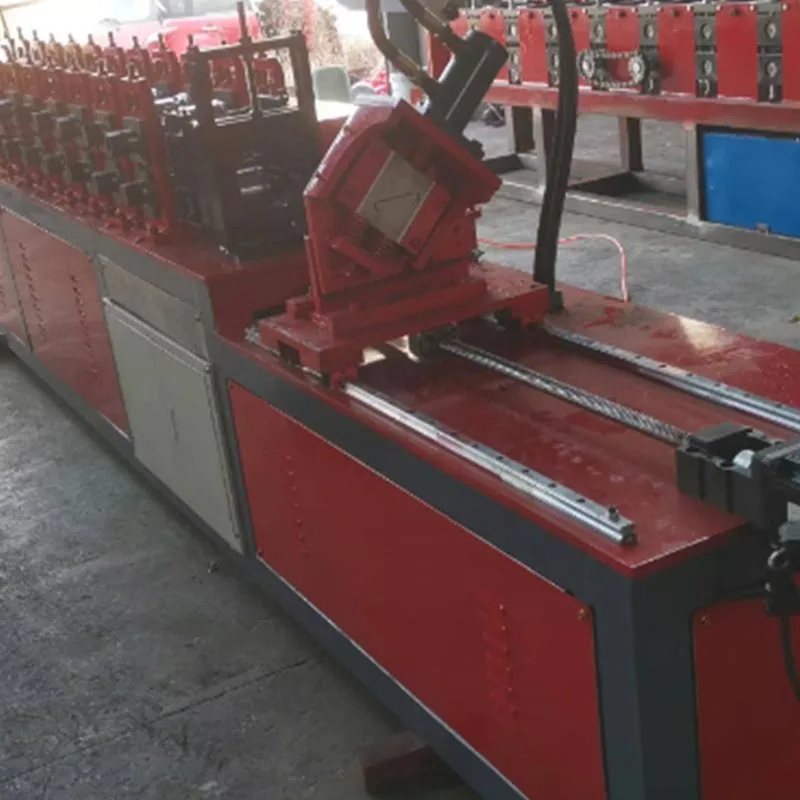

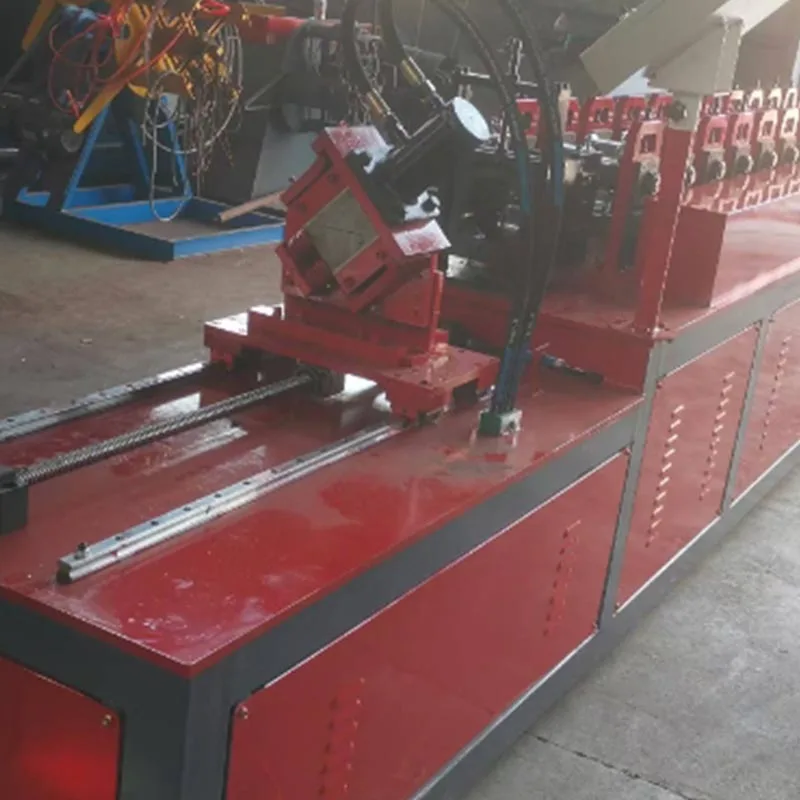

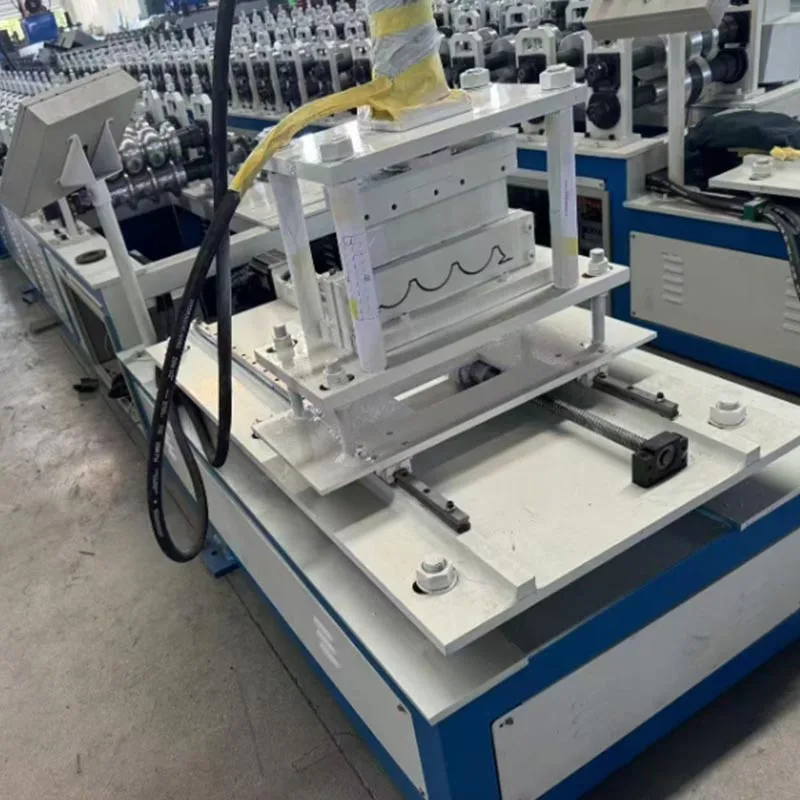

5. Sistema de corte servo voador:

O perfil formado e perfurado é agora uma fita contínua. O sistema de corte fixa-se a este perfil móvel. Isso move-se sincronizadamente com o perfil. Uma lâmina hidráulica ou servoacionada faz então o corte. Está limpo e sem rebarbas. O comprimento é pré-definido. Depois disso, o grampo é liberado. A unidade de corte retorna então ao seu início posição. Essa ação de corte “voadora” garante que a produção nunca diminua.

6. Gabinete de controle e painel IHM

O PLC atua como o cérebro da máquina. Ele coordena todos os movimentos. O motor de acionamento, unidade de perfuração e corte todo o sistema funciona em perfeita sincronia. Eles seguem seus comandos com precisão.

A tela sensível ao toque da IHM serve como interface de controle central. Através dele, os operadores inserem todas as configurações de produção, iniciar ou parar a máquina e monitorar o sistema em busca de possíveis falhas.

7. Transportador de saída

Uma pequena esteira ou mesa de empilhamento recebe as placas acabadas. Isso permite uma coleta organizada. Evita pilhas de formar. Também protege os produtos acabados contra danos na saída.

O processo de fluxo de trabalho de produção

Toda a operação é um ciclo contínuo. É simplificado para máxima eficiência.

Etapa 1: Carregando

Um operador carrega uma nova bobina de aço no desbobinador. A extremidade principal da tira é então enfiada. É alimentado através do guia de entrada. Entra no primeiro conjunto de rolos formadores.

Etapa 2: configuração e programação

O operador insere os detalhes do trabalho na tela da IHM. Isso inclui a quantidade de produção. Também inclui o comprimento de corte necessário para as placas.

Etapa 3: Início do processo de formação

O motor de acionamento principal dá partida. Ele puxa a tira de aço da bobina. A tira passa pela guia de entrada. É achatado e preparado para moldar.

Etapa 4: Formação Progressiva de Forma

A tira entra no primeiro suporte de formação. Os rolos fazem uma curva inicial suave. Em seguida, ele passa para a segunda posição. Os rolos refinam ainda mais a forma. Este processo se repete em cada estação. O metal plano é gradualmente transformado. É necessário o perfil final da placa de reforço. O material não estica nem afina.

Passo 5: Puncionamento Simultâneo

O perfil parcialmente formado chega à unidade de puncionamento. A máquina sincroniza um poderoso golpe de punção. Centenas dos dentes das unhas são perfurados em uma única ação. Isso acontece enquanto o material está em movimento.

Etapa 6: Corte de precisão

O perfil totalmente formado e perfurado move-se para a área de corte. O sistema de corte voador é fixado nele. Isso corresponde exatamente à velocidade do perfil. Em seguida, faz um corte quadrado e preciso. Uma placa de reforço acabada cai sobre o transportador de saída.

Etapa 7: Repetição e Coleta

A máquina continua funcionando. Faz uma placa idêntica após a outra. As placas acabadas movem-se para o final do linha. Eles estão prontos para coleta. As placas estão então prontas para embalagem. Eles são enviados diretamente para a treliça fabricantes.

A Máquina formadora de rolos a frio para placa de reforço de aço publicitária é uma obra-prima da engenharia industrial. Isso transforma uma simples bobina de aço. Torna-se um componente crítico da construção. Isto é conseguido com incomparável velocidade. Ele oferece precisão superior. Opera com notável eficiência.

Para qualquer fabricante de treliças ou estruturas de madeira, esta máquina é mais do que apenas um ativo. É fundamental requisito para permanecer competitivo. Garante a produção de conectores estruturais seguros e confiáveis. Isso também garante que eles sejam econômicos. Esses conectores são essenciais – eles literalmente ajudam a construir o nosso mundo.
